Una caja de engranajes helicoidales de una sola etapa es adecuada para sistemas de transmisión. Estos sistemas requieren una transmisión suave, una reducción moderada, un tamaño compacto y una alta eficiencia de transmisión. Cuando la relación de transmisión, el par de salida o la velocidad final requeridos superan el rango práctico de un engranaje, una caja de engranajes helicoidales de varias etapas suele ser la mejor opción.
La elección correcta depende de la velocidad, del par motor y del calor generado. También depende del ciclo de trabajo y del espacio disponible para su montaje. Y, por supuesto, del mantenimiento. El precio no debería ser el único factor.
¿Qué significa una caja de engranajes helicoidales de una sola etapa?
Cómo funciona una caja de engranajes helicoidales de una sola etapa
Una caja de engranajes helicoidales de una sola etapa utiliza un par de engranajes helicoidales para reducir motor velocidad. Aumenta el par motor de salida simultáneamente. La potencia se transmite a través de un único engranaje. Por ello, la estructura es directa. Además, es eficiente.
Tiene menos engranajes, ejes y cojinetes. Por ello, presenta menor fricción interna. Los dientes helicoidales engranan suavemente, lo que ayuda a reducir las vibraciones y el ruido en equipos de funcionamiento continuo.
Cómo una caja de engranajes helicoidales multietapa modifica la velocidad y el par motor
Una caja de engranajes helicoidales multietapa utiliza dos o más etapas de reducción. Cada etapa disminuye la velocidad y, a su vez, aumenta el par motor. Esto permite que la caja de engranajes alcance una relación de transmisión total más alta.
Más etapas incorporan engranajes, cojinetes, sellos y superficies de contacto con el aceite. Esto puede aumentar la fricción y también la temperatura. Sin embargo, para sistemas de baja velocidad o cargas pesadas, esta estructura distribuye la carga de forma más segura.
Por qué el número de etapas de la caja de cambios es importante en la selección de la transmisión real.
El número de etapas de la caja de engranajes afecta a la eficiencia, a la capacidad de par y al tamaño de la carcasa, así como a la disipación de calor y la lubricación, el mantenimiento y el coste. Un diseño de una sola etapa es más sencillo, pero puede que no proporcione suficiente par. Un diseño de varias etapas tiene un coste inicial mayor, pero soporta mejor las cargas más exigentes.
Caja de engranajes helicoidales de una sola etapa frente a caja de engranajes de múltiples etapas: ¿Cuál es mejor?
¿Por qué las cajas de engranajes helicoidales de una sola etapa suelen tener menores pérdidas mecánicas?
Una caja de engranajes helicoidales de una sola etapa suele tener menos puntos de pérdida. La potencia se transmite a través de un único engranaje. Un menor número de cojinetes y una trayectoria de transmisión más corta reducen la fricción.
Esta ventaja se aprecia especialmente en aplicaciones de lubricación moderada y de servicio continuo. Con el tamaño adecuado, puede reducir el calor y favorecer un rendimiento estable del lubricante.
¿Por qué se necesitan reductores helicoidales multietapa para lograr relaciones de reducción más altas?
Se necesita una caja de engranajes helicoidales multietapa cuando un solo par de engranajes no puede proporcionar la reducción requerida de forma segura. Dividir la relación en dos o tres etapas permite mantener la geometría de los engranajes y la carga del eje dentro de un rango práctico. Además, mantiene la transmisión de par dentro de un rango adecuado.
Para cintas transportadoras, polipastos, mezcladoras y accionamientos industriales, la mejor caja de engranajes soporta de forma fiable las condiciones de carga reales.
Cómo los cojinetes, la lubricación, el engranaje y el calor afectan la eficiencia.
| Factor | Impacto de una sola etapa | Impacto en múltiples etapas |
| Engranajes | Menos puntos de fricción | Mayor capacidad de reducción |
| Rodamientos | Estructura más simple | Mayor soporte para el eje |
| Lubricación | Menor agitación del aceite | Mayor control del calor |
| Calor | Más fácil de gestionar | Dependiente de la carga |
| Esfuerzo de torsión | Multiplicación limitada | Mejor para cargas pesadas |
La eficiencia debe evaluarse en función de la carga, la velocidad, la relación y el ciclo de trabajo. El número de etapas por sí solo no ofrece una visión completa.
¿Cuándo conviene elegir una caja de engranajes helicoidales de una sola etapa?
Aplicaciones con relación de transmisión moderada y velocidad de salida elevada
Una hélice de una sola etapa caja de cambios Es adecuado cuando la relación de transmisión es moderada. La velocidad de salida no necesita ser muy baja. Se utiliza comúnmente en bombas, ventiladores, transportadores ligeros y equipos rotativos estables.
Sistemas donde el diseño compacto y la menor cantidad de componentes son importantes.
Tiene menos componentes internos. Por ello, su diseño de una sola etapa simplifica la instalación y el mantenimiento. Resulta útil en espacios reducidos, cuando el acceso es difícil o cuando la disposición de la unidad debe ser sencilla.
Cargas que no requieren una multiplicación de par muy alta
Evite utilizar una caja de engranajes helicoidales de una sola etapa para aplicar un par motor muy elevado a baja velocidad. Para una multiplicación de par tan alta, un diseño multietapa suele ser más robusto.
¿Cuándo es mejor opción una caja de engranajes helicoidales multietapa?
Aplicaciones con alta relación de reducción y menor velocidad de salida
Una caja de engranajes helicoidales multietapa es más adecuada cuando la velocidad de salida debe ser mucho menor que la velocidad del motor. La reducción de dos o tres etapas permite alcanzar la relación de transmisión requerida sin engranajes sobredimensionados ni sometidos a esfuerzos excesivos.
Cargas pesadas que requieren un par motor de salida más elevado.
Los equipos de alta resistencia generan mayor tensión en los engranajes, ejes y cojinetes. La reducción multietapa ayuda a distribuir esta tensión y permite un mayor par motor en operaciones exigentes.
Resulta especialmente útil para operaciones frecuentes de arranque y parada. Ayuda a soportar cargas de impacto y largas jornadas de trabajo. Admite cargas radiales elevadas y movimientos pesados a baja velocidad.
Condiciones de transportadores, polipastos, mezcladoras y accionamientos industriales
Las cintas transportadoras, los polipastos y las mezcladoras deben evaluarse según su comportamiento con la carga. Una cinta transportadora de flujo continuo puede requerir un diseño más sencillo. Un transportador de tornillo, un polipasto o una mezcladora de densidad variable pueden necesitar una reducción en varias etapas.
Comparación de costos: Precio inicial, pérdida de energía y mantenimiento.
Por qué las cajas de engranajes helicoidales de una sola etapa pueden reducir los costos iniciales.
Una caja de engranajes helicoidales de una sola etapa suele ser más económica. Tiene menos engranajes, ejes, cojinetes y carcasas. Cuando la relación de transmisión y el par requerido son moderados, puede reducir el costo de compra, el esfuerzo de instalación y la complejidad del mantenimiento.
¿Por qué las cajas de engranajes multietapa pueden ser más prácticas para cargas pesadas?
Una caja de engranajes helicoidales multietapa puede tener un costo inicial mayor, pero resulta más práctica cuando se requiere un par motor elevado o una alta relación de transmisión. Evita sobrecargar un par de engranajes y puede prevenir el sobredimensionamiento del motor o la caja de engranajes.
Cómo el acceso para el mantenimiento, el aceite, los sellos y los cojinetes afectan el costo a largo plazo
Los costos de mantenimiento pueden verse influenciados por la lubricación, los sellos, los cojinetes, la alineación, la temperatura y el entorno. Una caja de engranajes de una sola etapa tiene menos piezas de desgaste que una de varias etapas; por lo tanto, requiere menos inspecciones. Sin embargo, una caja de engranajes de varias etapas puede ser muy adecuada para condiciones de trabajo exigentes y durará más que una de una sola etapa bajo las mismas condiciones.
Cómo seleccionar el número de etapas de la caja de engranajes helicoidales correcto
Calcular la relación requerida a partir de la velocidad del motor y la velocidad de salida.
Comience con este paso.
Relación requerida = velocidad del motor ÷ velocidad de salida requerida.
Si la relación de transmisión es moderada, una caja de engranajes helicoidales de una sola etapa puede funcionar. Si la relación es alta, una reducción de dos o tres etapas suele ser más segura.
Compruebe la demanda de par, el ciclo de trabajo, la carga radial y la frecuencia de arranque y parada.
Los ingenieros deben verificar el tipo de carga, las condiciones de arranque y la frecuencia de inversión. También deben comprobar las horas de funcionamiento y la carga radial. Estos factores influyen directamente en la selección de la caja de engranajes helicoidales.
Adaptar la disposición del eje, el espacio de montaje y el entorno operativo.
La caja de engranajes también debe ser compatible con la máquina. La dirección del eje es importante. La posición de montaje y la conexión del motor son importantes. Las limitaciones de espacio son importantes. La temperatura y el polvo son importantes. El acceso para el mantenimiento es importante. Todo esto influye en la elección final.
Compare los costos solo después de que los requisitos técnicos estén claros.

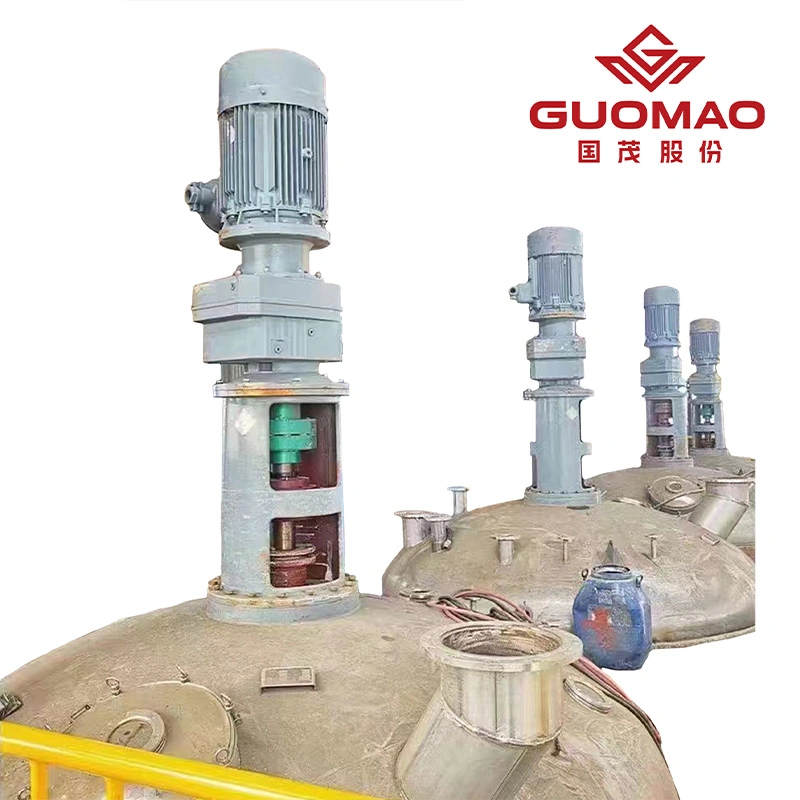

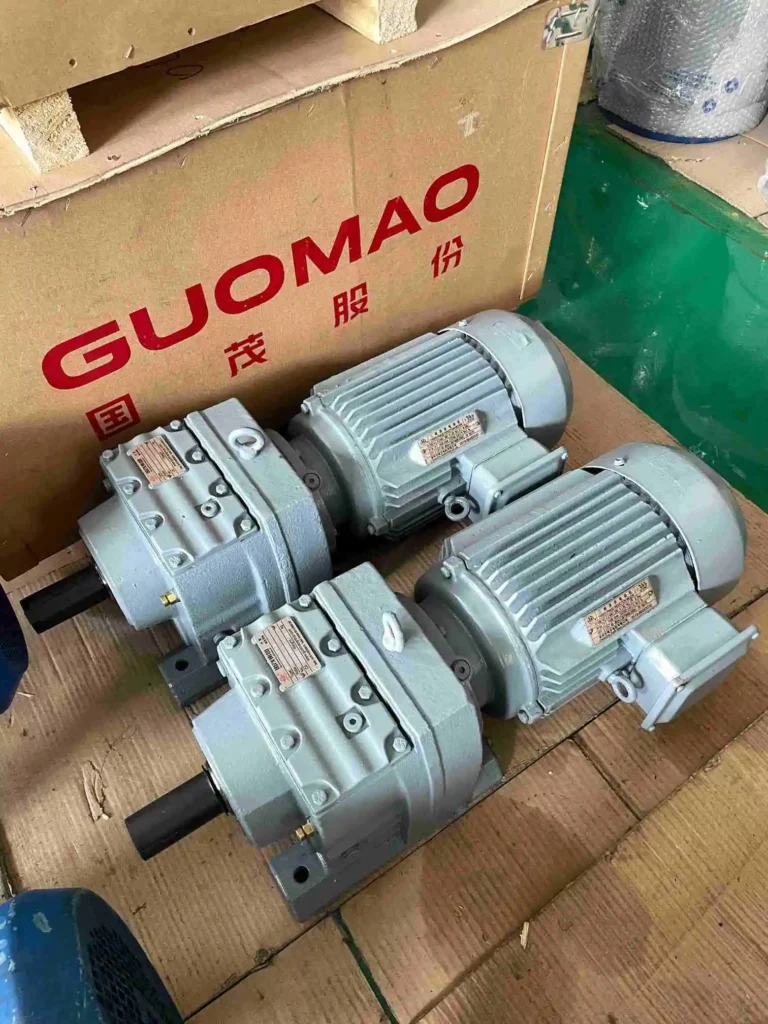

En Guomao, le damos mucha importancia a la elección de una caja de engranajes helicoidales, ya que la consideramos una tarea de ingeniería de ajuste. Por lo tanto, tanto para cajas de engranajes helicoidales de una sola etapa como para cajas de engranajes helicoidales de múltiples etapas, nuestra Motor de engranaje helicoidal de la serie GR Es el producto más relevante. Está diseñado para soportar conjuntos de engranajes helicoidales de una, dos y tres etapas.
La serie GR se caracteriza por su diseño modular, amplia gama de relaciones de transmisión, múltiples opciones de instalación, alta precisión, bajo nivel de ruido, alta eficiencia de transmisión, estructura compacta, fácil mantenimiento y larga vida útil. Su rango de potencia abarca de 0,12 a 200 kW, con relaciones de transmisión de 1,26 a 33 000 y un par máximo de salida de hasta 50 kN·m.
Para sistemas de relación moderada, las configuraciones GR de una sola etapa permiten una transmisión compacta y eficiente. Para velocidades de salida más bajas o mayores demandas de par, las configuraciones GR de dos y tres etapas ofrecen una mayor cobertura de relación y una mejor adaptación a la carga.
Preguntas frecuentes
P: ¿Cuál es la principal diferencia entre una caja de engranajes helicoidales de una sola etapa y una caja de engranajes helicoidales de varias etapas?
A: Una caja de engranajes helicoidales de una sola etapa utiliza una sola etapa de reducción. Una caja de engranajes helicoidales de varias etapas utiliza dos o más. Los diseños de una sola etapa son adecuados para relaciones de transmisión moderadas. Los diseños de varias etapas son adecuados para relaciones de transmisión más altas, velocidades más bajas y mayor par motor.
P: ¿Cuándo debería una aplicación utilizar una caja de engranajes helicoidales de una sola etapa en lugar de una caja de engranajes de dos etapas?
A: Una caja de engranajes helicoidales de una sola etapa es adecuada cuando la relación de reducción es moderada, la velocidad de salida no es extremadamente baja y la carga no requiere una alta multiplicación de par.
P: ¿Cómo deberían los ingenieros comparar el coste de una caja de engranajes helicoidales de una sola etapa con el de una caja de engranajes de varias etapas?
A: Los ingenieros deben comparar los costos después de confirmar la relación, la velocidad de salida, el par, el ciclo de trabajo, el espacio de montaje, la carga radial y el entorno. Una caja de engranajes helicoidales de una sola etapa puede reducir el costo inicial. Una caja de engranajes helicoidales de varias etapas puede ser más práctica para sistemas de servicio pesado.
