Comprender la arquitectura de cajas de engranajes de eje paralelo en sistemas de accionamiento industriales
Diseño mecánico de una caja de engranajes de eje paralelo y trayectoria de flujo de potencia
Una caja de engranajes de eje paralelo se caracteriza por ejes de entrada y salida alineados que transmiten el par a través de engranajes helicoidales multietapa en una configuración de línea recta. Esta simplicidad estructural reduce las pérdidas direccionales y soporta la integración compacta en sistemas de accionamiento industriales como transportadores, mezcladores y equipos de elevación.
Las etapas de engranaje helicoidal dentro de una caja de engranajes de eje paralelo proporcionan un engranaje más suave y relaciones de contacto más altas que los engranajes espolones. Como resultado, los niveles de vibración y ruido se reducen, y la distribución de carga a través de la cara del engranaje se vuelve más uniforme. Este diseño mejora la vida útil del rodamiento y garantiza una transmisión estable de par en entornos de trabajo continuo.
Cómo el diseño de la caja de engranajes del eje paralelo influye en la densidad y la eficiencia del par
El diseño de la caja de cambios del eje paralelo afecta a la densidad del par. Lo hace ajustando la forma del engranaje y la resistencia del material. Los engranajes helicoidales endurecidos y cuidadosamente molidos manejan más par en una caja pequeña. Esto importa cuando el espacio es apretado, pero las necesidades de par permanecen altas.
La eficiencia en una caja de cambios de eje paralelo alcanza el 95%. Viene de menos deslizamiento y formas de dientes sintonizadas. En campos de alta potencia listos para las necesidades mundiales de construcción como CONEXPO-CON/AGG 2026, las configuraciones de accionamiento de ahorro de energía son ahora un objetivo principal. No son solo extra.
Caja de engranajes de eje paralelo vs otros tipos de cajas de engranajes industriales
Comparación de cajas de engranajes de eje paralelo y unidades de engranajes de bisel helicoidal
Las configuraciones de cajas de cambios de eje paralelo son ideales para instalaciones en línea donde la optimización del espacio y la simplicidad estructural son prioridades. Las unidades de bisel helicoidal ofrecen flexibilidad direccional pero a menudo aumentan la complejidad del diseño en líneas de producción largas.
En sistemas transportadores de alto par, una caja de cambios de eje paralelo proporciona una fuerte capacidad de carga radial sin las consideraciones estructurales adicionales de una disposición de accionamiento de 90 grados. Por lo tanto, el diseño mecánico a menudo determina la elección correcta.
Cuándo elegir una caja de engranajes de eje paralelo sobre accionamientos de engranajes planetarios o de gusanos
Las soluciones de caja de engranajes de eje paralelo se prefieren en aplicaciones pesadas y de velocidad moderada que requieren un alto par y durabilidad. Las cajas de cambios planetarias ofrecen una multiplicación de par compacta, pero pueden introducir una mayor complejidad de mantenimiento en grandes marcos industriales. Los accionamientos de engranajes de gusano típicamente muestran una eficiencia menor y una mayor acumulación térmica bajo cargas pesadas.
Para grandes sistemas de transporte de mercancías, unidades como el Cajas de engranajes industriales H-paralelas Ofrecer una buena mezcla. Combinan alto par planificado, caja flexible y fácil mantenimiento.
Análisis del costo de propiedad para soluciones industriales de cajas de engranajes de eje paralelo
Caja de cambios de eje paralelo de coste completo vincula la resistencia duradera y el tiempo de trabajo. No es solo el primer precio de compra. Larga vida útil del rodamiento, piezas de repuesto estándar y tiempos fijos fijados cortan el tiempo de parada. Reduce el costo total de funcionamiento.
Los puntos de control clave incluyen:
- Vida de fatiga del rodamiento
- Requisitos de lubricación y refrigeración
- Facilidad de inspección y reemplazo del sello
Comprar cheques debe tener confianza a largo plazo sobre ahorros rápidos.
Parámetros técnicos clave en la selección de la caja de engranajes del eje paralelo
Clasificación de par y factor de servicio en el tamaño de la caja de engranajes del eje paralelo
El dimensionamiento de la caja de cambios del eje paralelo comienza con el cálculo del par y la evaluación del factor de servicio. El par nominal debe exceder el par de salida requerido después de tener en cuenta las cargas de choque, los ciclos de arranque-parada y las horas de funcionamiento continuo.
Factores de servicio típicos:
- Carga ligera: 1.2–1.4
- Choque moderado: 1,4–1,6
- Impacto pesado: ≥1.6
La elección correcta del factor de servicio hace que la vida útil del rodamiento supere las 50.000 horas en configuraciones de fábrica.
Optimización de la relación de velocidad para aplicaciones de cajas de engranajes de eje paralelo
La selección de la relación de la caja de cambios del eje paralelo establece la velocidad de salida final. También da forma al trabajo térmico. Las configuraciones helicoidales multietapa cubren proporciones amplias. Mantienen una alta eficiencia.
La correspondencia exacta entre la velocidad del motor y el engranaje accionado garantiza una operación uniforme en líneas de correa, elevadores de cubos y sistemas de mezcla.
Consideraciones de energía térmica y refrigeración en sistemas industriales de cajas de engranajes de eje paralelo
El control del calor de la caja de engranajes de eje paralelo es clave en un trabajo constante y duro. El calor del contacto con el engranaje debe ser bien derramado. Esto detiene la descomposición del petróleo.
Las configuraciones de refrigeración comunes incluyen:
| Método de enfriamiento | Aplicación típica |
| Refrigeración natural | Carga moderada |
| Bobina de enfriamiento | Mayor demanda térmica |
| Circulación forzada de petróleo | Temperatura ambiente alta y resistente |
Buenas protección contra el calor, engranajes, dientes y rodamientos del desgaste temprano.
Capacidad de carga radial y axial en diseño de caja de engranajes de eje paralelo
La capacidad de carga radial de la caja de cambios del eje paralelo debe tener en cuenta las fuerzas accionadas por correa o cadena que actúan sobre la extensión del eje. La selección de rodamientos debe considerar tanto el par transmitido como las cargas externas para prevenir el fallo de la fatiga.
La alineación derecha en la configuración mantiene la carga lateral bajo control. Se extiende incluso sobre la configuración del rodamiento.
Estándares de ingeniería y factores de fiabilidad de sistemas de cajas de engranajes de eje paralelo
Normas internacionales de cálculo de carga de engranajes aplicadas al diseño de cajas de engranajes de eje paralelo
La construcción de la caja de cambios de eje paralelo utiliza reglas como DIN 3990 y ISO 6336. La figura permitió el estrés y la vida de desgaste. Seguir estas reglas da un trabajo constante. También ayuda al intercambio con unidades de fábrica similares.
Material de engranajes, tratamiento térmico y nivel de precisión en la fabricación industrial de cajas de engranajes de eje paralelo
La durabilidad de la caja de cambios del eje paralelo depende en gran medida de la calidad del material y el tratamiento térmico. Los engranajes de acero de aleación de alta resistencia, carburizados a una dureza superficial alrededor de HRC58-62, proporcionan una excelente resistencia a la fatiga de perforación y flexión.
La molienda de precisión hasta la precisión de grado 6 mejora la suavidad de la malla y reduce la vibración operativa.
Precisión de montaje y configuración modular de unidades de caja de engranajes de eje paralelo
El rendimiento de la caja de cambios del eje paralelo en el campo refleja la precisión del montaje lograda durante la fabricación. Las tolerancias de la carcasa controladas aseguran el paralelismo del eje y la precisión del asiento del rodamiento.
En Guomao La práctica de ingeniería, el diseño modular permite formas de instalación flexibles y escalabilidad del par. La caja de engranajes industrial de la serie H ejemplifica este concepto modular al ofrecer amplios rangos de par mientras mantiene interfaces de motor estandarizadas.
Aplicaciones industriales donde el rendimiento de la caja de engranajes de eje paralelo es crítico
Caja de engranajes de eje paralelo en maquinaria de transporte y manipulación de materiales a granel
Los sistemas de caja de cambios de eje paralelo se utilizan ampliamente en transportadores y ascensores debido a la fuerte resistencia a la carga radial y la entrega estable de par. En las industrias mineras y de cemento, el control de velocidad constante minimiza los choques mecánicos y la pérdida de material.

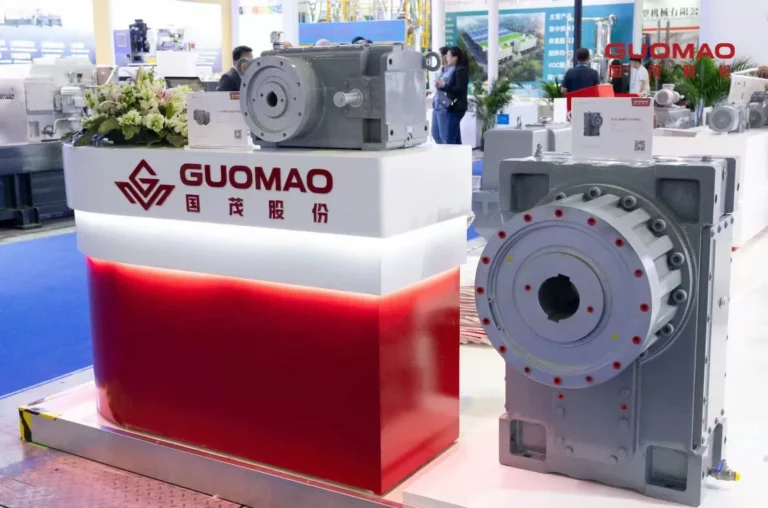

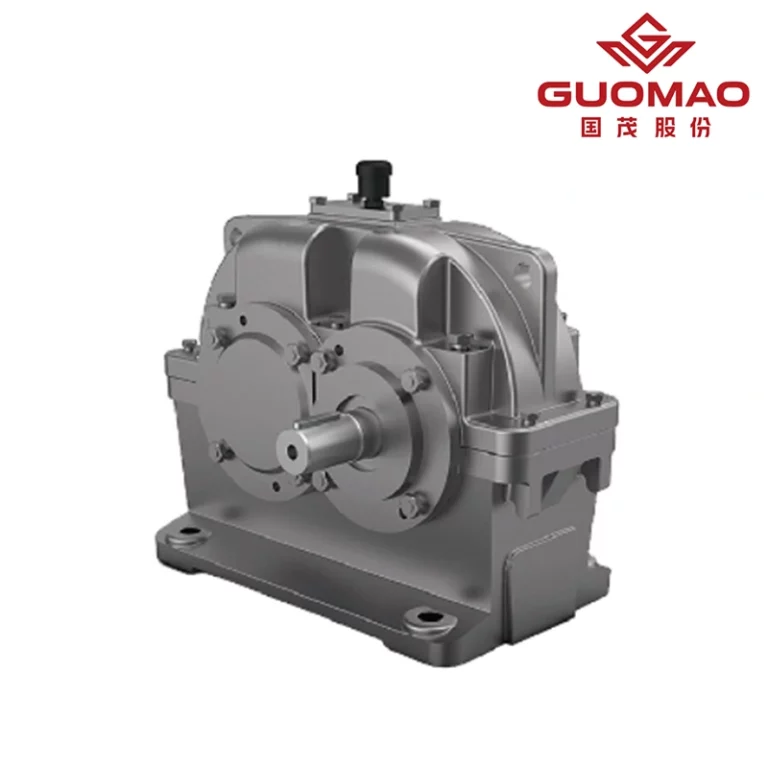

El Reductor de engranajes cilíndricos de la serie Zy da una alta carga de retención. Ofrece trabajo seguro en lugares tan duros.
Caja de engranajes de eje paralelo pesado en sistemas de mezcla y agitación
Los trabajos de caja de cambios de eje paralelo en sistemas mixtos necesitan un par uniforme bajo niveles de grosor cambiantes. El contacto helicoidal constante corta el paso de agitación. Protege las partes construidas.
Uso de caja de engranajes de eje paralelo en equipos de elevación y elevación
Las opciones de caja de cambios de eje paralelo son clave en grúas y piezas móviles. Las cargas inversas y de choque ocurren con frecuencia allí. Forte cojinete pick y cuidadoso engranaje construir ayuda a largo plazo seguro.
Instalación, operación y mantenimiento de la caja de engranajes de eje paralelo
Directrices de instalación para la alineación de la caja de engranajes del eje paralelo y la estabilidad de la fundación
La instalación de la caja de cambios de eje paralelo debe garantizar cimientos estables y alineación precisa del eje. El mal alineamiento aumenta la tensión del rodamiento y el desgaste del sello, reduciendo la vida útil.
Estrategia de lubricación para una larga vida útil de las unidades de caja de engranajes de eje paralelo
El plan de aceite de la caja de cambios del eje paralelo forma una resistencia duradera. Los aceites de engranajes cerrados de fábrica como CKD220 o CKD320 se ajustan a las escovas comunes por carga y calor.
Los sistemas de aceite forzado funcionan entre 0,1 y 0,4 MPa. Tienen un grosor constante de película de aceite.
Planificación de mantenimiento preventivo para sistemas industriales de cajas de engranajes de eje paralelo
El plan de fijación temprana de la caja de cambios de eje paralelo cubre la comprobación del aceite, el reloj de agitación y la revisión del sello. Detectar sonidos extraños o aumentos de calor se detiene temprano paradas sorpresas en líneas clave de fábrica.
Evaluación de un proveedor de cajas de engranajes de eje paralelo para proyectos industriales
La comprobación del vendedor de la caja de cambios del eje paralelo debe conducir con habilidad construida y hacer precisión. La ayuda técnica para las necesidades de par impares y configuraciones flexibles es vital para trabajos de fábrica difíciles.
En Guomao, los pasos de construcción a prueba de carga completa, el control flexible de la fabricación y el seguimiento estrecho de las normas DIN e ISO. Esto garantiza un trabajo de par constante y una confianza completa en la vida útil.
Preguntas frecuentes
P: ¿Cómo elegir la caja de cambios de eje paralelo adecuada para sistemas de accionamiento industriales pesados?
R: Elegir por par de salida, factor de servicio, relación de velocidad y retención de calor. Compruebe las reglas matemáticas de carga conocidas. Esto garantiza un largo tiempo de trabajo y una operación segura.
P: ¿Qué marca de caja de cambios de eje paralelo se recomienda para grandes proyectos industriales?
R: Los usuarios de fábrica a menudo eligen fabricantes con una fuerte retención de par, habilidad de construcción flexible y sistemas de prueba probados. Guomao’ La caja de engranajes industrial de la serie H se adapta a un alto par planificado. Ofrece trabajo de fábrica seguro.
P: Caja de engranajes de eje paralelo vs. caja de engranajes planetaria: ¿cuál es mejor para los transportadores?
R: Las cajas de cambios de eje paralelo manejan mejor las cargas laterales. Ofrecen una solución más sencilla en sistemas de correas. Las unidades planetarias dan un tamaño pequeño para los diseños establecidos.
P: ¿Cuáles son los parámetros clave en el tamaño de la caja de cambios del eje paralelo?
R: El par de salida, la relación de velocidad, el factor de servicio, la potencia térmica, la carga radial y la dirección de instalación son los puntos principales que dan forma al tamaño correcto.
P: ¿Qué programa de mantenimiento se recomienda para una caja de cambios de eje paralelo industrial?
R: Se recomiendan comprobaciones de aceite constante, reloj de agitación, revisión de sello y comprobación de rodamientos cronometrados. Establecer los tiempos por la resistencia a la carga y el ajuste de trabajo.
