适用于可靠工业驱动应用的齿轮箱选型指南

目录

可靠的齿轮箱选型流程应将机器需求转化为可验证的减速器尺寸、减速比、安装方式和维护计划。它不应仅仅回答“电机功率是多少千瓦?”这样的问题。驱动装置必须能够启动负载、运行所需小时数、承受冲击和径向力、散热,并且便于维护。本齿轮箱选型指南提供了一套实用的检查顺序。

在选择系列之前,请先定义应用场景。

载荷和运动数据

首先从被驱动机械入手,而不是从你偏爱的变速箱系列入手。记录所需的输出速度、正常扭矩、峰值扭矩、加速扭矩、方向变化、每小时启动次数、每日运行小时数以及预期寿命。对于输送机,记录皮带拉力、皮带轮直径、倾斜角度和负载启动条件。​​对于搅拌机、破碎机、起重机和升降机构,记录冲击、间歇加载、制动和反转情况。

将运行数据转换为减速器轴上的扭矩和功率。如果轴上装有皮带轮、链轮、皮带或链条,则计算实际负载点处的径向载荷。如果机器施加推力,则需考虑轴向载荷及其方向。这些数值构成选型依据,并可防止看似较大的电机额定功率掩盖轴或轴承过载的情况。

环境和安装

确认环境温度、海拔、粉尘、湿度、腐蚀性气体环境、室外暴露情况、冲洗方式以及冷却条件。记录减速机的安装方式,例如底座安装、法兰安装、轴装、水平安装或垂直安装。安装方式会影响油位、轴承载荷、密封性能、电机间隙和检修通道。

机器机架必须足够坚固,以避免振动和对准偏差。应预留防护罩、油位检查口、泄油口、通气口和电机拆卸口的空间。即使减速机符合图纸要求,但如果无法润滑或检查,则并非可靠的选择。

根据扭矩和负载能力选择变速箱尺寸

服务系数和冲击载荷

运行系数应体现负载特性、每日运行时间、启停次数、环境温度以及业主要求的可靠性裕度。例如,一台平稳运行八小时的输送机和一台反向破碎机可能使用相同的电机功率,但所需的减速机尺寸却截然不同。应使用应用系数将所需的工作条件与减速机的可用运行系数进行比较,如果无法满足要求,则应选择下一个尺寸的减速机。

请勿使用运行系数代替峰值扭矩分析。短时冲击、清除堵塞、紧急停止和负载骤降都可能超过额定值。请检查最大允许扭矩以及联轴器、键、轴和连接机器部件的强度。

速度比和电机兼容性

根据目标输出转速和电机转速选择所需的传动比,然后确认所选各级均在其推荐转速范围内运行。检查电机功率、电机极数、输入转速、效率和热功率。即使传动比达到所需转速,如果产生过热或输入转速超出产品限制,则该传动比仍然可能不适用。

将变速箱架构与机器相匹配

适用于可靠工业驱动应用的齿轮箱选型指南

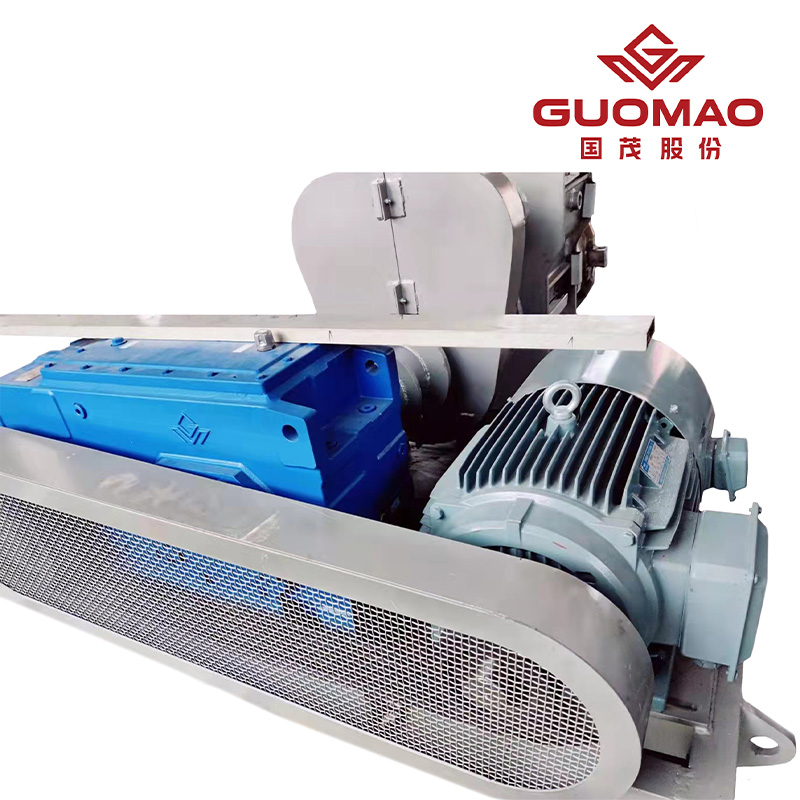

HB系列适用于重型工业驱动

HB系列工业齿轮箱专为对额定扭矩、负载能力、模块化配置和长使用寿命有严格要求的严苛工业传动应用而设计。其成熟的设计采用6级螺旋齿轮和锥齿轮副,低噪音齿形,高精度装配,并可选择安装、润滑、冷却、密封和轴承配置。产品信息显示,功率范围为4至6000 kW,速比范围为1.25至450,最大输出扭矩高达950 kN·m。

国茂提供HB系列工业齿轮箱,适用于对负载能力、模块化配置和长使用寿命有较高要求的苛刻工业传动应用。

对于大型输送机、破碎机、堆取料机、起重机、搅拌机和工艺设备, HB系列工业齿轮箱 应根据扭矩、使用系数、轴载荷、热工况和安装方式进行检查。选型时应重点关注其工业齿轮箱的容量和配置选项,而不仅仅是平行轴布置。

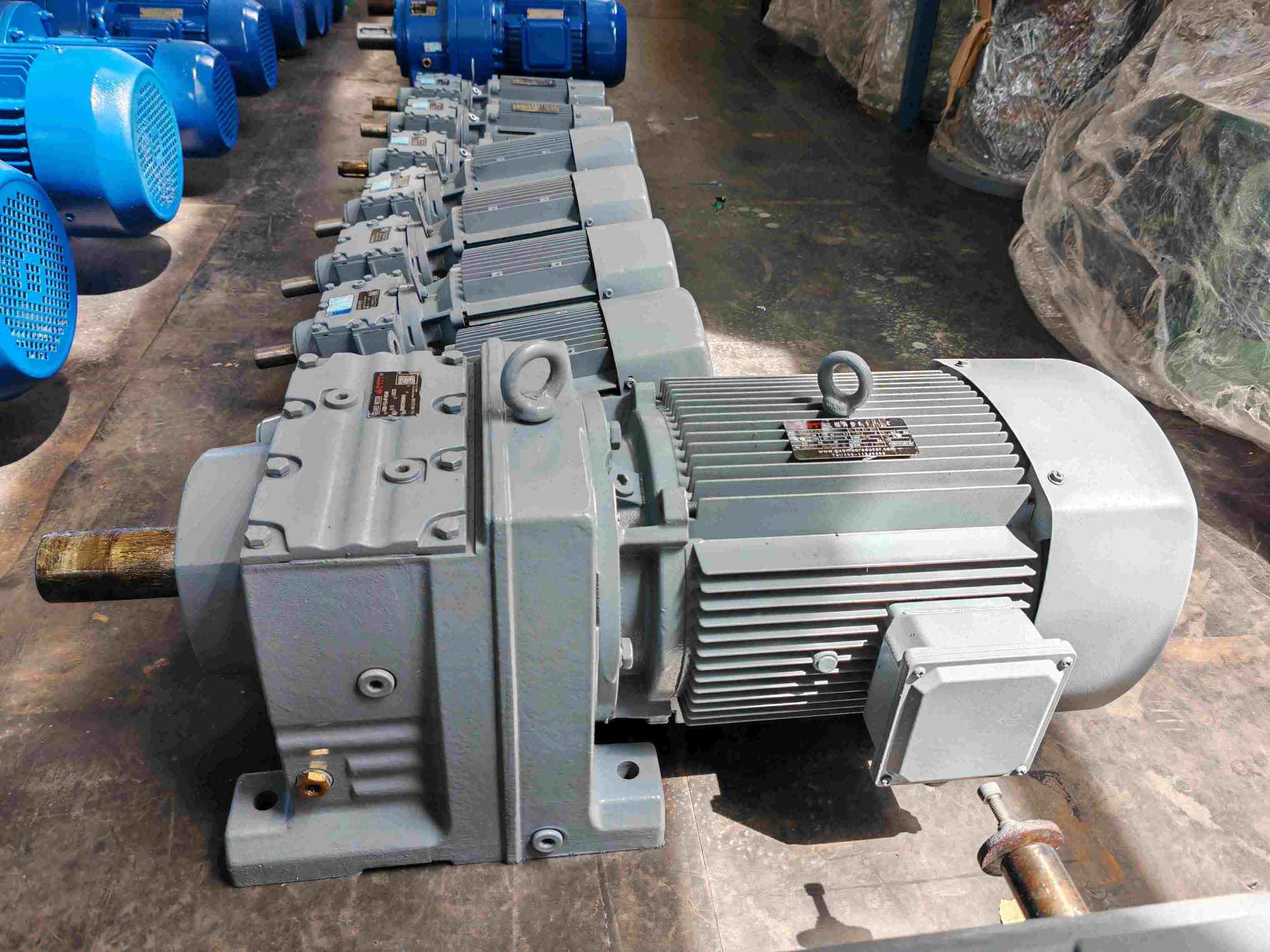

GR系列适用于模块化驱动单元

当机器需要紧凑型集成式电机减速器、灵活的安装方式、宽广的减速比范围以及可预测的连续运行时,GR系列斜齿轮减速电机是更佳选择。该系列支持底座安装和B5法兰安装两种方式,功率范围从0.12千瓦到200千瓦,减速比范围从1.26到33000,最大输出扭矩高达50千牛·米。

我们可以确认具体型号、传动比、电机接口、安装位置、输出轴、扭矩、允许负载、散热方式、润滑剂、密封件、附件和服务文档。

复习 GR斜齿轮减速电机 适用于输送机、提升机构、装料系统、均质设备、绞车和其他中等规模的工业驱动装置。在最终确定尺寸之前,请核实径向载荷、占空比、润滑情况和安装方向。

检验目录评级以外的可靠性

热载荷、径向载荷和轴向载荷验算

在机械扭矩之前,热容量可能会限制减速器的性能。估算连续运行期间产生的热量,并检查环境温度、低速运行、外壳和冷却附件的影响。同时,验证轴上的实际径向和轴向载荷。载荷点至关重要:作用在轴端的力比作用在轴承附近的相同力要求更高。

将齿轮箱、联轴器、制动器、电机和被驱动机械作为一个系统进行对中检查。过度不对中会增加轴承和密封件的载荷,加剧振动,即使产品目录中的扭矩额定值看起来符合要求,也会缩短使用寿命。

润滑、密封和维护

根据安装位置和环境温度选择合适的润滑油和油位。定期检查油况、泄漏、温度、振动、紧固件以及异常噪音。必要时保护减速器免受阳光直射和恶劣天气的影响,切勿直接用水冲洗齿轮箱或电机进行清洁。

建立候选名单并确认入选名单

适用于可靠工业驱动应用的齿轮箱选型指南

所需选择信息

一份实用的选型申请应包含以下参数:电机功率、输入转速、目标输出转速、传动比、正常扭矩和峰值扭矩、占空比、每小时启动次数、反转功能、冲击水平、径向载荷、轴向载荷、安装方式、轴系布置、环境条件、冷却方式、润滑方式、制动或止回装置需求以及所需使用寿命。当空间或轴系对准受限时,应提供带尺寸标注的布局图。

供应商和服务支持

使用 减速器产品类别 首先筛选出候选型号,然后请求对具体型号进行技术确认。一份有用的确认文件应包含额定扭矩、使用系数、允许轴载荷、热额定值、润滑油规格、安装位置、交付配置、检验要求和备件信息。这份文件有助于追溯选型过程,并帮助维护团队保持原始设计。

常见问题解答

问:变速箱选型指南的第一步是什么?

A:在比较产品系列之前,请明确驱动负载、输出速度、扭矩、运行时间、启动次数、冲击等级、轴载荷、环境和安装方式。

问:如何计算所需的变速箱扭矩?

A:将驱动机器的力和速度转换为输出扭矩,然后考虑加速度、冲击、径向或轴向载荷以及所需的运行系数。

问:变速箱服务系数为何重要?

答:它将减速器额定值与实际运行条件联系起来,例如每日运行时间、负载变化、启动、停止、温度和可靠性裕度。

问:是否应该仅凭电机功率来决定变速箱的尺寸?

答:不。电机功率只是一个输入参数。减速比、输出扭矩、峰值负载、热容量、轴负载和安装条件等因素都可能需要更大或不同的减速器。

问:订购变速箱前需要确认哪些信息?

A:确认具体型号、传动比、电机接口、安装位置、输出轴、扭矩、允许负载、散热方式、润滑剂、密封件、附件和服务文档。
